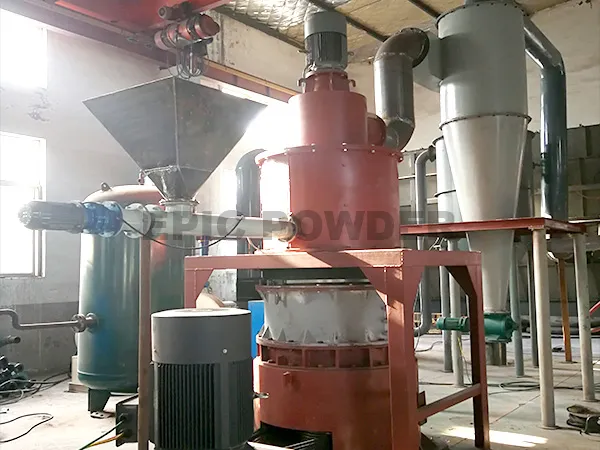

ローラーミル - SRM

極細ローラーミルは伝動装置を介して主軸を回転駆動します。メインシャフトの上端はローターフレームに接続されている。フレームには補助軸が取り付けられており、補助軸には砥石が取り付けられています。主軸が回転すると副軸も一緒に回転します。副軸上の砥石は主軸の周りを公転するだけでなく、それぞれの副軸の周りも回転します。砥石は公転・自転の過程で強力な遠心力を発生し、ステーターと強力なローラー研削作用を発揮します。被削材は砥石の遠心力と回転力場によって駆動され、砥石と固定子で構成される研削ゾーンに進入します。絞り力と研削力の作用により材料を粉砕します。粉砕物は主軸とともに回転するスリンガープレート上に落下します。粉体はステーターと機械本体の間のリングに投げ込まれ、分級システムの負圧によってシャントリングに沿って上部の分級室まで上昇します。適格な微粉末は分級ホイールを通って収集システムに入り、粗い材料はスプリットリングの内壁に沿って粉砕チャンバーに落下し、再び粉砕されます。
